IEC62368 图G.4耐划痕试验机

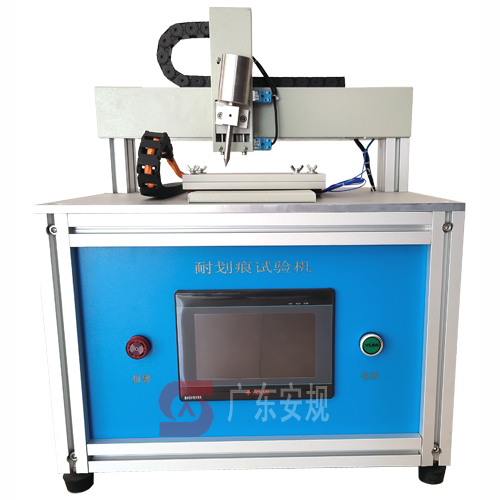

IEC62368耐划痕试验机是广东安规检测技术有限公司根据标准IEC62368附录G.13.6.2及图G.4、IEC60335-1第21.2节、IEC60950-1第2.10.8.4节&图2K要求设计制作而成。该耐划痕试验机可以在触摸屏上设置X轴任意行程（0-180mm）及Y轴任意间距（0～180mm）。Z轴带提升马达。X轴速度可以在0～30mm/s内调节，Y轴速度可以在0～20mm内调节。同时，本试验机可以为试样提供加热功能，同时提供温度显示面板，是市面上唯一按标准要求在实际温度下测试的耐划痕试验机。该设备使用方便，操作简单，功能齐全。


耐划痕试验机根据标准IEC60335-1第21.2节和标准IEC60950-1（GB4943.1）第2.10.8.4节、图2K要求来设计的：

1、 根据IEC60335-1（GB4706.1）第21.2节要求，将固体绝缘加热使其温度达到测试样品在正常温升测得的温度，然后使用坚硬的，圆锥度为40º，倒角为0.25mm±0.02mm的钢针，以80º～85º的角度，施加10N±0.5N的压力，以20mm/s的速度滑行进行刮蹭。划痕长度应覆盖总长度的25%。然后将绝缘旋转90º再继续与之相似的刮蹭。刮蹭后用试验指甲以10N的里进行刮蹭，不得出现材料分离之类的进一步损坏，随后进行电气强度试验。

2、 根据IEC60950-1(GB4943.1) 2.10.8.4节及图2K要求，使用坚硬的，圆锥度为40º，倒角为0.25mm±0.02mm的钢针，以80º～85º的角度，施加10N±0.5N的压力，以20±5mm/s的速度滑行进行刮蹭，各道划痕间隔至少应为5mm，而且与样品边缘也应至少相距5mm。试验后，涂层不得松脱，也不得刺透，并在导线间经受抗电强度试验。

3、IEC62368图G.4
