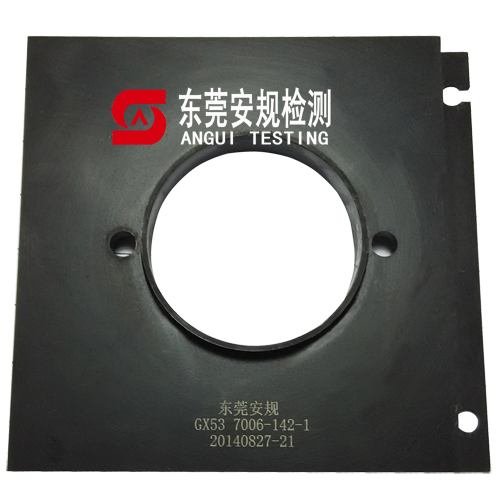

IEC60061-3插脚灯头量规
GX53灯头通止规|7006-142-1|GX53灯头量规|灯头量规
-
- 型号 : 7006-142-1
- 品牌 : 东莞安规
- 标准依据 : IEC60061-3|GB/T183.2
GX53灯头量规包括GX53灯头通止规7006-142-1|GX53 灯头止规7006-142D-1|检验GX53灯头定位键的通规和止规7006-142E-1|检验GX53灯头定位键的止规7006-142F-1
详细描述
灯头量规|GX53灯头通止规|7006-142-1
关于GX53灯头，见GB/T1406.2表单7004-142，附图仅表示互换性的基本尺寸。公差0.25mm包括插脚间距和校直误差。
目的：
从如下方面检验GX53灯头:
——各只插脚的直径（尺寸A）
——各只插脚的位移和直径（尺寸A和D）
——插脚长度（尺寸F1）
——嵌入长度和插脚直径（尺寸F和E）
——灯头最大外形尺寸M，L1和K
检验：
应能将灯头各只插脚从Z面插入孔a1，并沿槽拔出。应不能将灯头插脚插入孔a2。应能从Z面将灯头插入量规，直至灯头基准面与量规Y面相接触。在该位置上，插脚和中心柱均不应凸出量规表面。
| 量规名称 | 型号 |
|
GX53灯头通止规 |
|
|
GX53 灯头止规 |
|
| 检验GX53灯头定位键的通止规 | |
| 检验GX53灯头定位键的止规 |
