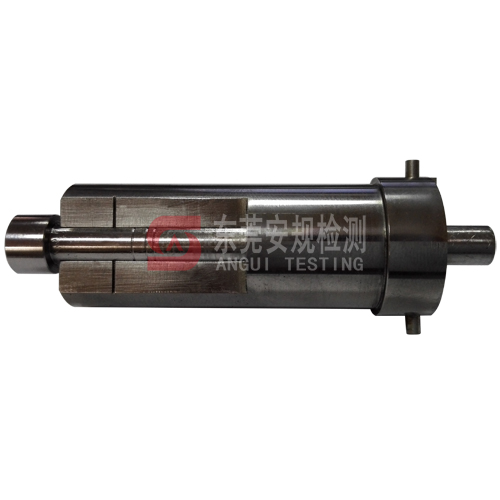

B22d和BY22d卡口灯座接触为主和接触力规|7006-15A-2|灯座量规

B22d和BY22d卡口灯座接触为主和接触力规|7006-15A-2|灯座量规是广东安规根据标准IEC60061-3|GB/T1483.5设计制造而成

目的：

检验B22d和BY22d灯座以下：

a) 尺寸Dmax

b) 单个触点的最小和最大插入力，进行检验时，要使触点的位置与B22d和BY22d灯头的尺寸D1的最小值和最大值所形成的触点位置相一致。

检验：

a) 检验尺寸Dmax:

将相应的量规牢固地安装在灯座中，并使两个定位卡脚在相应的定位点上，同时将插棒插入量规的腔体，直至插棒接触到灯座的一个触点，再将灯座轴向垂直放置，使量规位于其上面，此时插棒上的刻度Z1应与量规主体上的基准刻度重合，或位于其上方。在此项检验期间，不应对插棒施加外力。

此项检验还应在灯座的另外一个触点上进行。

b) 检验最小接触力和最大接触力：

将相应的量规按照上述a) 所示方法安装在灯座中，同时对插入棒施加一轴向力，直至使其刻度Z2与量规主体上的基准刻度重合，做此位置上，测量此轴向力，所测之值应符合下述规定：

——对于B22d灯座，应不小于GB17936——2007所示最小值；

——对于BY22d灯座，应不小于GB/T19148.5-7005-17所示最小值。

然后，增大此轴向力，直至插棒刻度Z3与量规上的基准刻度重合。做此位置上，测量此轴向力，所测之值应符合下述规定：

——对于B22d灯座，应不大于GB17936-2007所示最大值；

-对于BY22d灯座，应不大于GB/T1948.5-7005-17所示最大值。

此项建议还应在灯座的另外一个触点上进行。

B22d灯座量规包括：
