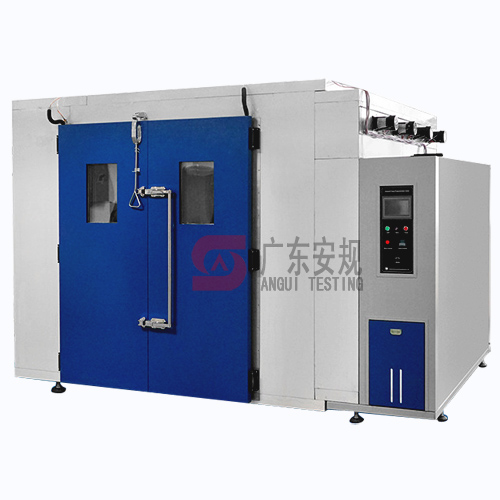

步入式恒温恒湿试验箱

  型号

  AG8000L

  电源/总功率

  380V AC 50HZ  三相五线制/25KW

  使用环境

  温度-10℃～+40℃；湿度﹤90%  周围无强热源

 TEMI温湿度控制系统

系统模式：系统采用动态温度平衡调温系统，同时依赖智能PID精准调节温度，使得温度按照设定值精确变化；

操作方式：触摸屏中英文人机界面，最大可编程式100组、1200段可程式运行或恒定式运行均可；

   运行方式：智能全自动运行；

   数据功能：本机带有USB数导出端口，可导出测试数据；

  符合标准

GB/T 10586-2006 湿热试验箱技术条件

GB/T 10589-2008 低温试验箱技术条件

GB/T 10592-2008 高低温试验箱技术条件

GB/T 11158-2008 高温试验箱技术条件

GB/T 2423.1-2008电工电子产品环境试验第2部分：试验A低温

GB/T 2423.2-2008电工电子产品环境试验第2部分：试验方法试验B：高温

GB/T 2423.3-2006 电工电子产品环境试验 第2部分：试验方法 试验Cab：恒定湿热试验

GB/T 2423.4-2008 电工电子产品环境试验 第2部分 试验方法 试验Db 交变湿热

GJB 150.3A-2009 军用设备实验室环境试验方法 高温试验

GJB 150.4A-2009 军用设备实验室环境试验方法 低温试验

GJB 150.9A-2009 军用装备实验室环境试验方法 第9部分：湿热试验

GB/T 5170.2-2017 环境试验设备检验方法　第2部分：温度试验设备

GB∕T 5170.5-2016 电工电子产品环境试验设备检验方法 第5部分：湿热试验

性能指标

  温度范围

  -40℃～100℃

  湿度范围

  25%R.H～98%R.H(参照温湿度可控制范围图，无有源热负载)

  设定温度精度

  ±0.1℃

  温度均匀度

  ±2℃

  温度波动度

  ±0.3℃

  湿度均匀度

  ±2%R.H

  升温速率

  ≥3℃/min  非线性，平均值

  降温速率

  ≥1℃/min   非线性，平均值

  注：以上指标均在常压、空载条件情况下硬指标

结构材

  工作室尺寸

  2000×2000×2000（D×W×H）mm; (8m³)，尺寸可根据客户需求任意定制

  库体外形尺寸

  2200×2200×2260（D×W×H）mm

  控制箱尺寸

  约80×300×1500（D×W×H）mm电控箱位于库体前右侧挂式，以实际出货为准

  冷冻机室尺寸

  约1000×1500×2000（D×W×H）mm冷冻机柜位于库体后部

  室体总占地面积

  约3200×2200（D×W）mm

  库体外壳材料

  白灰优质彩钢板,库板紧密结合,缝隙小采用东芝硅胶粘合,美观大方，板厚1.0mm

  库体内胆材料

  1.0厚SUS304不锈钢板，耐腐蚀，易清洁

  库体低部支撑框架

  槽钢组装，采用2.0mm高强度防滑不锈钢板，承重量500KG/m²以上

  保温层厚度/材质

  100㎜/聚胺脂硬质发泡、PU阻燃剂、高温浆

  库门

双开门，门洞尺寸1800×1800（W×H）mm，安装防反锁装置,门框周围布有导热丝，保障低温运行下门周围不结露不结霜

  观察窗尺寸

360×520（W×H）mm,双层钢化导电玻璃视窗，透光率高、隔热效果好。当温度运行低于环境温度控制自动开启观察窗除雾功能，保证玻璃清析可见，开窗尺寸以实际出货为准

  测试孔

  Φ100mm，专用通线测试孔

  箱内照明灯

  冷库专用防潮、防爆、防雾广角投射照明灯，60W×2只

制冷高性能、低能耗

  压缩机

  两台德国“比泽尔”半封闭式水冷型压缩机，高制冷量复叠式机组

  降温

  翅片式高效蒸发器，抗结霜能力强，传热温差小，降温速率特快

  一级换热

  风冷式冷凝器，通过冷凝器冷却方式达到一级高速冷却换热效果

  二级换热

  高效能的板式换热器二级换热效应，达到加速降温效果

  专业送风设计

使用内置导流板风机蜗壳式出风口，自吸式风轮送风，通过风口调节百叶窗装空气送至箱内各角落。高速电机强制送回风循环，保证箱内温度均匀度一致性高、偏差小

  送风电机

  台湾高功率370W长轴电机，可连续长时间工作不发烫，使用寿命比一般电机延长50%

加热

  电热丝

  镀铬金属丝加热器或镍铬合金电加热器

  加热方式

  固态继电器SSR连续控制模式

加湿系统

  耗水量低

浅水盘加湿器+大热湿比蒸发器降低湿热试验耗水量：25℃&95%RH 恒定24 小时耗水量小于3.6L，节约费用同时降低劳动强度；

  耗电最低

湿度工况热湿比大，加湿功率小，相对与目前应用的普通加湿器，25℃&95%RH 恒定加湿能耗降低近50%。

  加湿管

  专业SUS316#不锈钢加湿管，耐用、寿命长，比普通其它厂家加湿管寿命延长30%以上

  加湿方式

  固态继电器SSR连续控制模式

控制器

  控制器模式

  支持手动与手动预约，支持全自动运行，可程式100组，1200段

  显示方式

  7英寸彩色触摸屏

  操作语言

  中英文转换，人机界面触摸屏设定方式

  数据储存

  支持USB端口，数据导出

测控单元

  高精度PT100铂金温湿度传感器

安全保护装置

  漏电保护

  安全可靠的接地保护

  电源相序欠压保护

  欠压、缺相保护

  超温保护

  独立的工作室超温保护

  压缩机保护

  超压、超载、油压欠压保护

  电加热器保护

  短路、超载保护

  送风机过载保护

  超载保护

  运行数值

  断电保护

  加湿器

  缺水保护

  压力

  安装有防爆窗室内压力过高保护
