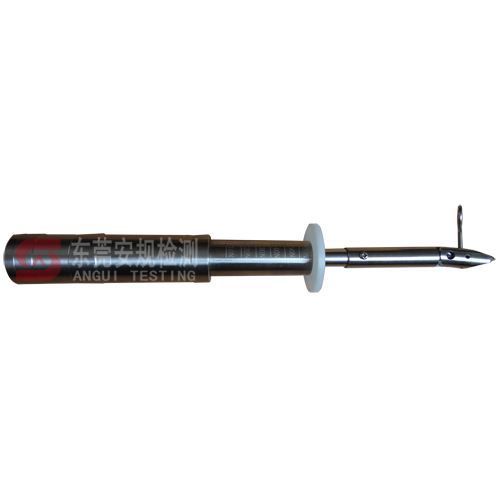

IEC60335试验指甲图7|GB4706 试验指甲图7

 IEC60335 Test finger nail Figure 7

GB4706.1 试验指甲 图7

仪器来源于IEC60335.1第21.2节：

固体绝缘的易触及部件，应有足够的强度防止锋利工具的刺穿。对绝缘进行下述试验，以确定其是否合格。如果附加绝缘厚度不少于1mm，并且加强绝缘厚度不
少于2 mm，则不进行该试验。绝缘温度上升到在第11章测得的温升。然后，使用坚硬的钢针对绝缘表面进行刮蹭，其针头端部为400的圆锥形，尖端圆周半径为0. 25 mm士0. 02 mm。针头保持在与水平面800^-850，施加10 N士0.5 N 的轴向力。针头沿绝缘表面以大约20m m/s的速度滑行，进行刮蹭。要求进行两行平行的刮蹭，其间要保证留有足够的空间不致互相影响。其覆盖长度约达到绝缘总长度的250o。转900再进行两行与之相似的刮蹭，但它们与前两行刮蹭不可相交。用图7所示的试验指甲以大约10N 的力于已被刮蹭的表面进行试验，不出现如材料分离之类的进一步损坏。试验后，绝缘应经受住16.3的电气强度试验。
然后，使用坚硬钢针施加一个30N 士0.5 N 的垂直力于绝缘表面的一个未刮蹭部位。以该钢针为一个电极对绝缘进行16. 3的电气强度试验。

仪器同时还在IEC60335.1第22.11节提到：

对防止接触带电部件，防水或防止接触运动部件的不可拆卸零件，应以可靠的方式固定，且应承受住在正常使用中出现的机械应力。用于固定这类零件的钩扣搭锁，应有一个明显的锁定位置。在安装或保养期间可能被取下的零件上使用的钩扣搭锁装置，其固定性能应不劣化。通过下述试验确定其是否合格。
在安装时，或在维护保养期间可能要被取下的零件，应在本试验进行之前，拆装10次。注 ：维护保养包括电源软线的更换。器具处于室温下进行测试。但在其合格性可能受到温度影响的情况下，器具按第11章规定条件工作之后，要立即进行本试验。施加本试验于可能被拆卸的所有零件，不管其是否用螺钉、铆钉或类似零件固定。
以最不利的方向施加力于零件可能薄弱的部位，并持续10s 。但不得使用猛力。施加的力按如下规定：
— 推力 ：50N ;
— 拉力：
· 如果部件的形状使得指尖不能容易地滑脱的，50N ;
· 如果 部 件被抓持的突起部分在取下的方向少于10mm,30N.
通过IEC61032规定的试验探棒11施加推力。
通过像吸盘那样一个合适的方式来施加拉力，以使试验的结果不受其影响。当实施拉力试验时，应将图7所示试验指甲以10N力插人任何缝隙或连接处，然后以10N力将此试验指甲向旁侧滑移，但不得扭转，也不得作为杠杆使用。如果部件的外形使其不会有轴向拉力，则不施加拉力，但要以10N力插人任何缝隙或连接处，然后以10 N力将此试验指甲向旁侧滑移，但不得扭转，也不得作为杠杆使用。如果部件的外形使其不会有轴向拉力，则不施加拉力，但要以10N 力将试验指甲插人任一个缝隙或连接处，然后，通过一个环状物，在部件取下的方向对试验指甲施加30 N拉力，持续10秒。如果部件可能承受一个扭曲力，则要在施加拉力或推力的同时，施加一个下面给出的扭矩：
— 对主要尺寸小于或等于50m m的：2Nm;
— 对主要尺寸超过50m m的：4Nm
当用环状物拉试验指甲时，还要施加此扭矩。
如果被抓持的凸出部分小于10m m，上述的扭矩要降低到规定值的50%.
零件应不成为可拆卸的，而且应保持其在被锁定的位置上。
