广东安规B15/B22灯头量规使用说明书

一、 B15 /B22灯头量规概述

广东安规检测有限公司设计生产的B15/B22灯头量规，包含B15 /B22灯头通规7006-11-8，B15/B22灯头止规7006-10-8。两款量规均经过高温热处理，硬度达到HRC60以上。

二、 技术标准

B15/B22灯头量规满足IEC60061-3和GB/T1483.1对应的单号要求。

三、 注意事项

使用量规前应用干净的纱布擦拭掉量规表面的油迹、灰尘、杂屑等。使量规表面清洁光亮。测试时须严格按照标准规范要求进行测试，不要用量规去检验表面粗糙和不清洁的灯头灯座样品。

四、 B15/B22灯头通规7006-11-8使用方法

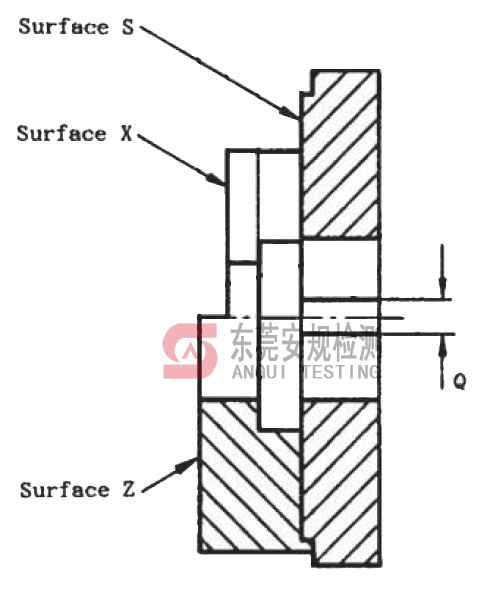

目的：检验成品灯具上B15和B22灯头的尺寸Amax、Nmin、D1min和D1max，以及销钉的径向位置。检验方法：将灯头插入量规，直至其销钉通过狭槽Q。然后，将灯头转动一微小的角度，并将其按压，从而使其销钉与S面紧密接触。在此位置上形成接触的面不应低于X面，也不应凸出Z面。注：如果规定要求检验GB/T1406.5-7004-11所示尺寸Dmax,可采用类似的量规检验未组装的B15灯头。参考下图：

五、 B15/B22灯头止规7006-10-8使用方法

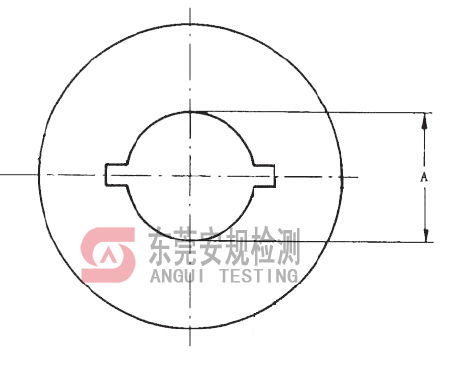

目的：分别检验成品灯上B15和B22灯头的尺寸Amin. 检验方法：如果量规仅靠其自身重量不能套进成品灯头上，则该灯头应视为合格。检验B15灯头的量规也可用于检验未组装的灯头。

参考下图：

六、 灯头量规的存贮、保养与维护 1、精密量具，请务必小心轻放，不得碰撞跌落。 2、如量规长期不用，应定期清洁，喷洒防锈油等防锈措施。 3、请贮存于20-25℃无潮气的环境中，不应长期在酸碱性环境中使用，不要与其他化学物质货腐蚀性气体接触。
